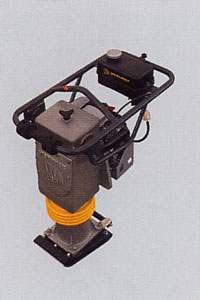

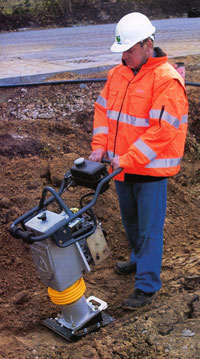

Die JCB Vibromax VMR Maschinenreihe ist so konstruiert, dass kaum Wartung benötigt wird. Hierdurch werden höhere Einsatzzeiten und eine gesteigerte Produktivität erzielt. Der Stampfer ist robust aufgebaut, für harte Beanspruchung und zuverlässigen Betrieb. Alle Modelle haben einen niedrigen Schwerpunkt, besitzen eine 4-Säulen-Führung für hohe Betriebssicherheit und Zuver-lässigkeit. Durch die Stampferbewegung wird eine Vorwärtskomponente erzeugt. So dass der Bediener nur geringen Kraftaufwand benötigt, um die Maschine zu führen.

Honda-Motor 2,5 kW (3,4 PS)

Betriebsgewicht 60 kg

Arbeitsbreite 280 mm

Schlagzahl 740 / min

Verdichtungskraft 14,0 kN

Robin-Motor 2,6 kW (3,5 PS)

Betriebsgewicht 78 kg

Arbeitsbreite 280 mm

Schlagzahl 660 / min

Verdichtungskraft 16,0 kN

Die Serie der vorwärtslaufenden Plattenverdichter wurde speziell für die Verdichtung von leicht bindigen Böden, für leicht körnigen Materialien und ausgerütstet mit einem Wassertank für Arbeiten auf Asphalt entwicketlt. Eine ver-schleißfreie Guss-Stampfplatte garantiert eine lange Lebens-dauer. Die abnehmbare Führungsstange an den Modellen VMF 70 und VMF 90 gestattet es, die Maschinen auch in beengten Fahrzeugen problemlos zu transportieren.

• Verschleißfeste Guss-Stampfplatte
• Vibrationslager laufen in einem Ölbad
• Stoßgeschützter, kraftvoller Benzinmotor (VMF 70 / VMF 90 / VMF 130B)
• Dieselmotor auf dem Modell VMF 130D
• Führungsstangen justierbar auf die Bediener-Körpergröße
• Schneller Vortrieb und hohe Produktivität
• Überrollbügel schützt den Motor und ist gleichzeitig Anhängevorrichtung
• Optionen: Wasserberieselungseinrichtung, Transporträder

Honda-Benzinmotor 2,9 kW (3,9 PS)

Betriebsgewicht 68 kg

Arbeitsbreite 350 mm

Frequenz 100 Hz

Zentrifugalkraft 13,4 kN

Honda-Benzinmotor 2,9 kW (3,9 PS)

Betriebsgewicht 87 kg

Arbeitsbreite 415 mm

Frequenz 100 Hz

Zentrifugalkraft 15,6 kN

Honda-Benzinmotor 4,0 kW (5,4 PS)

Betriebsgewicht 108 kg

Arbeitsbreite 500 mm

Frequenz 90 Hz

Zentrifugalkraft 18,0 kN

Hatz-Dieselmotor 3,1 kW (4,2 PS)

Betriebsgewicht 130 kg

Arbeitsbreite 500 mm

Frequenz 130 Hz

Zentrifugalkraft 18,0 kN

Zubehör: Transporträder - Wasserberieselung - Drehzahlverstellung an Führungs-stange - Vulkollanplatte

Die VMP Serie besteht aus sieben verschiedenen Maschinentypen und sie deckt damit alle vorkommenden Arbeiten in der Bodenverdichtung ab. Alle Maschinen werden hydrostatisch geschaltet und sind dadurch besonders veschleißarm und leicht zu handhaben. Die Reversierbarkeit der Maschinen und die vorhandene Funktion der Standver-dichter macht es möglich, die Maschinen auch in beengten Bereichen einzusetzen, in denen ein Drehen der Maschine nicht durchfürbar ist.

• Verschleißfeste vergütete Guss-Stampfplatte
• Hydrostatische Reversierbarkeit
• Alle Vibrationslager und drehenden Teile laufen in einem Ölbad
• Kraftvolle, stoßgeschützte Dieselmotoren
• Schutzbügel funktionert gleichzeitig als Anhebepunkt für die Maschine
• Besonders ausgewogene und isolierte Führungsstange, um den Bediener vor Hand-Arm-Schwingungen zu schützen
• Vorrichtung zur Befestigung einer Vulkollanplatte
• Vollhydraulischer Antrieb und elektrischer Starter an VMP 64
• Optionen: Anbauplatten für: VMP 24 / 40 / 48 / 64
• Optionen: Vulkolanplatte zur Verdichtung von Verbundsteinen

Robin-Benzin-Motor 2,2 kW (3,0 PS)

Betriebsgewicht 80 kg

Arbeitsbreite 325 mm

Frequenz 100 Hz

Zentrifugalkraft 16,0 kN

Seilzugstarter

Zubehör: Vulkollanplatte

Hatz-Diesel-Motor 3,1 kW (4,2 PS)

Betriebsgewicht 135 kg

Arbeitsbreite 425 mm

Frequenz 80 Hz

Zentrifugalkraft 25,0 kN

Seilzugstarter

Zubehör: Vulkollanplatte

Hatz-Diesel-Motor 3,1 kW (4,2 PS)

Betriebsgewicht 180 kg

Arbeitsbreite 450 mm

Frequenz 75 Hz

Zentrifugalkraft 30,0 kN

Seilzugstarter

Zubehör: Vulkollanplatte

Hatz-Diesel-Motor 4,5 kW (6,1 PS)

Betriebsgewicht 235 kg

Arbeitsbreite 500/600 mm

Frequenz 75 Hz

Zentrifugalkraft 38,0 kN

Seilzugstarter

Zubehör: Vulkollanplatte 500 mm und 600 mm

Anbauplatten 2x75 mm

Hatz-Diesel-Motor 5,6 kW (7,6 PS)

Betriebsgewicht 395 kg

Arbeitsbreite 500/550/650 mm

Frequenz 65 Hz

Zentrifugalkraft 52,0 kN

Starter: Sicherheitskurbel

Zubehör: Vulkollanplatte 500, 550 und 650 mm

Anbauplatten 2x50 mm, 2x100 mm

Hatz-Diesel-Motor 7,0 kW (9,5 PS)

Betriebsgewicht 468 kg

Arbeitsbreite 550/650 mm

Frequenz 65 Hz

Zentrifugalkraft 60,0 kN

Starter: Sicherheitskurbel

Zubehör: Vulkollanplatte 550 mm und 650 mm

Anbauplatten 2x100 mm

Hatz-Diesel-Motor 9,7 kW (13,2 PS)

Betriebsgewicht 635 kg

Arbeitsbreite 600/750 mm

Frequenz 65 Hz

Zentrifugalkraft 72,0 kN

Starter: Sicherheitskurbel

Zubehör: Vulkollanplatte 550 und 650 mm

Anbauplatten 2x100 mm

Sicherheitsandrehkurbel

Das Design für die Doppelvibrationswalzen wurde ausgelegt für geringe Wartung, hohe Produkivität und leichte Handhabung. Alle Modelle sind für die Arbeiten auf Asphalt mit einem robusten, rostfreien V2A Wassertank ausgerüstet. Anders als bei Pla-stiktanks, gewährleistet dieser ein Maximum an Stabilität und Nutzunsdauer. Der Vibrationserreger wird ebenso wie die Bandagen hydraulisch ange-trieben und ist vollständig in einem Ölbad einge-schlossen. Der Anwendungsbereich der VMD Reihe reicht von sandigen, leicht bindigen Böden, bis zur Asphaltverdichtung. Alle Maschinen verfügen über eine Sicherheitsschaltung.

• Vibrationslager laufen in einem Ölbad
• Beide Bandagen sind für maximale Traktion hydraulisch angetrieben
• Hydraulischer Vibrationsantrieb
• Doppel- oder Einzelwellenvirbrator
• Edelstah (V2A) Wassertanks
• Offener Zugang zu allen Servicepunkten
• Doppelabstreifer pro Bandage
• Sicherheitsschaltung
• Optionen: Elektrische Startvorrichtung für VMD 62 und VMD 80, Prellschutz

Hatz-Diesel-Motor 6,5 kW (8,8 PS)

Betriebsgewicht 600 kg

Arbeitsbreite 600 mm

Frequenz 55 Hz

Zentrifugalkraft 16,0 kN

Starter: Handstart oder Elektrostart

Zubehör:

Prellschutz

Verstellbare Führungsstange

Schutzbügel mit Kranöse

Hatz-Diesel-Motor 6,5 kW (8,8 PS)

Betriebsgewicht 800 kg

Arbeitsbreite 650 mm

Frequenz 55 Hz

Zentrifugalkraft 20,0 kN

Starter: Handstart oder Elektrostart

Zubehör:

Prellschutz

Verstellbare Führungsstange

Schutzbügel mit Kranöse

Hatz-Diesel-Motor 8,4 kW (11,4 PS)

Betriebsgewicht 1135 kg

Arbeitsbreite 745 mm

Frequenz 55 Hz

Zentrifugalkraft 40,0 kN

Starter: Elektrostart

Zubehör

Prellschutz

Der JCB Vibromax Verdichter wird als beste Hoch-leistungsmaschine in der Industrie beurteilt. Er wurde ausgelegt für ein Maximum an Produktivität auf ver-schiedenartigen Böden. In dieser Klasse sind zwei Modelle verfügbar. Der VM 1500 F wird fernge-steuert und ist damit bei der Grabenverdichtung ohne Gefahren für den Maschinenbediener einzusetzen. Das Modell VM 1500 M wird vorzugsweise für die Oberflächenverdichtung eingesetzt. Beide Maschinen werden über einen 4-Bandagen-Antrieb gesteuert.

• Automatische Motorabschaltung beim Kippen der Maschine
• Zentraler, mittig angeordneter Vibrator
• Vibrationslager laufen im Ölbad
• Hydrodynamische Bremse
• Sicherheitsschaltung schützt den Maschinenbediener
• Sehr laufruhiger, wassergekühlter 3-Zylinder-Dieselmotor
• Doppelte Abstreifvorrichtung an jeder Bandage
• Verriegelbare Hauben, gegen möglichen Vandalismus
• Betriebsstundenzähler, Ölstandskontrollauge
• Anzeigenleuchten für: Motoröl, Generator, Temperatur
• Elektrische Startvorrichtung mit Vorglühanlage
• Optionen:630 mm oder 850 mm breite PD Bandagen

Kubota-Diesel-Motor 16,8 kW 22,8 PS)

Betriebsgewicht 1500 kg

Arbeitsbreite 630/850 mm

Frequenz 31 Hz

Zentrifugalkraft 20,0 kN

Starter: Elektrostart

Kubota-Diesel-Motor 16,8 kW 22,8 PS)

Betriebsgewicht 1500 kg

Arbeitsbreite 630/850 mm

Frequenz 31 Hz

Zentrifugalkraft 20,0 kN

Starter: Elektrostart

Funkfernsteuerung

Bandagen:

630 mm breit (Umbausatz)

850 mm breit (Umbausatz)
